卷揚機（又稱絞車）是一種通過卷筒纏繞鋼絲繩或鏈條，實現重物升降、牽引的通用起重設備，核心功能為提供穩定拉力與精準位移控制，廣泛應用于建筑施工、港口裝卸、礦山開采、工程機械、船舶航運等領域，是起重運輸系統的核心動力部件。
動力源（電機 / 液壓馬達）輸出扭矩，經減速機減速增扭后傳遞至卷筒；
卷筒旋轉時纏繞或釋放鋼絲繩 / 鏈條，通過滑輪組（可選）放大拉力或改變力的方向；
由制動系統（電磁制動 / 液壓制動）控制卷筒啟停，實現重物的平穩升降與定位。

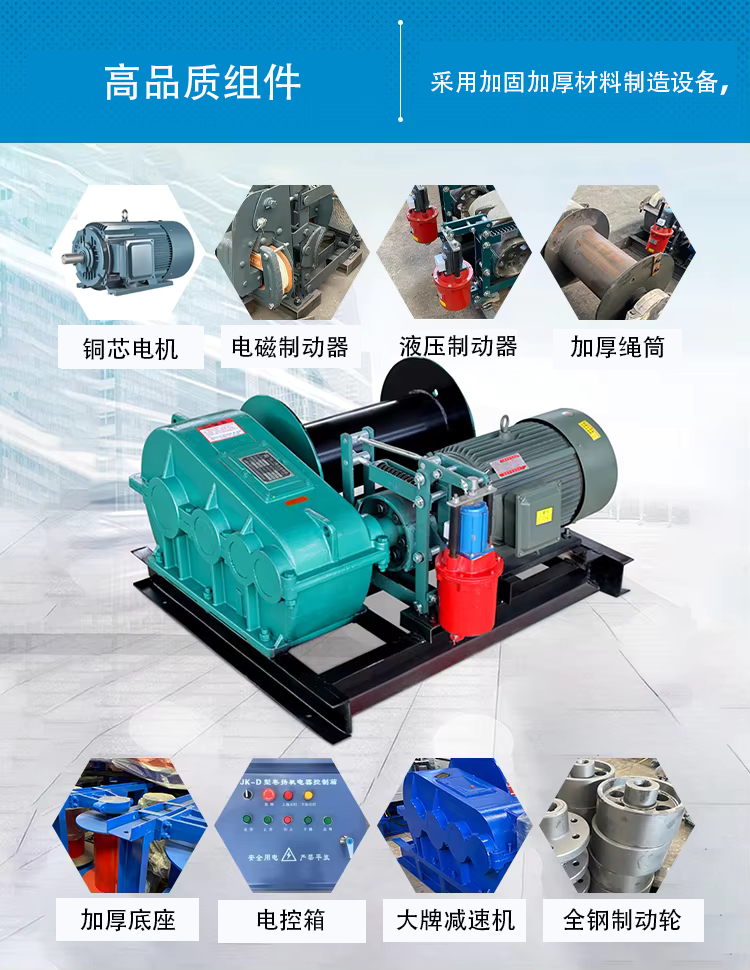

動力系統：異步電機（電動）、液壓馬達（液壓）、手搖裝置（手動）；
傳動系統：齒輪減速機（圓柱齒輪 / 行星齒輪）、聯軸器、傳動軸；
執行系統：卷筒（鋼板卷制，帶繩槽防跳繩）、鋼絲繩 / 鏈條（承載部件）；
制動系統：電磁制動器（電動）、液壓制動器（液壓）、手動制動器，支持斷電自動制動；
控制系統：控制柜（含變頻器、接觸器）、操作手柄（有線 / 無線）、限位開關（防過卷）；
輔助部件：導向滑輪、鋼絲繩排繩器、過載保護裝置、防護外殼。
核心參數匹配：
按實際負載選擇額定拉力（預留 20% 安全余量，如實際負載 8 噸，選 10 噸卷揚機）；
按作業效率選擇額定速度（建筑吊裝常用 0.5-2m/min，港口裝卸常用 2-10m/min）；
按作業距離選擇容繩量（需考慮滑輪組繞繩倍數，容繩量 = 作業高度 × 繞繩倍數 ×1.1）。
工況適配：
安全要求：
重型作業、高空吊裝→選擇工作級別 M4 以上，配備雙重制動和過載保護；
戶外作業→IP54 以上防護等級，防腐蝕、防淋雨設計；
精密定位作業→選擇變頻調速 + 行星減速機，定位精度≤±5mm。
以上參數為行業通用范圍，具體型號（如 JM 系列電動卷揚機、JKM 系列礦山卷揚機）的參數會因廠商設計、應用場景優化存在差異，建議結合廠家技術規格書確認；
若需某類特定卷揚機（如起重機配套液壓卷揚機、港口重型電動卷揚機）的詳細參數對比表，或技術圖紙相關的結構化信息，可補充需求場景，將進一步細化內容。
| 類別 | 參數項 | 參考值 | 備注（含標準與適配場景） |
|---|
| 基礎參數 | 額定拉力 | 10kN-5000kN（1-500 噸） | 輕型≤50kN，中型 50-300kN，重型 > 300kN |
| 額定速度（鋼絲繩 / 鏈條） | 0.1-10m/min（電動）；0.05-5m/min（液壓） | 可通過變頻器 / 液壓閥實現無級調速 |
| 卷筒規格（直徑 × 長度） | 直徑：80-1500mm；長度：300-5000mm | 卷筒直徑≥16× 鋼絲繩直徑（GB/T 10055 標準） |
| 容繩量 | 5-1000m | 按作業高度 / 牽引距離定制，可配多層纏繞卷筒 |
| 工作級別 | M1-M8（GB/T 3811-2008） | 輕型場景 M1-M3，重型工業場景 M4-M8 |
| 動力系統參數 | 電機功率（電動卷揚機） | 0.55-1000kW | 額定拉力越大，功率需求越高（如 10 噸卷揚機配 15-22kW 電機） |
| 液壓系統壓力（液壓卷揚機） | 10-35MPa | 液壓馬達排量 10-200mL/r |
| 電源規格（電動卷揚機） | AC 380V/400V/660V（三相），50/60Hz | 特殊場景可定制 220V 單相或直流電源 |
| 傳動與制動參數 | 傳動比 | 10-1000（多級減速機） | 行星減速機傳動比更精準（誤差≤±0.5%） |
| 制動方式 | 電磁常閉制動、液壓盤式制動、帶式制動 | 制動扭矩≥1.5 倍額定負載扭矩，確保安全停車 |
| 制動響應時間 | ≤0.3s（電動）；≤0.5s（液壓） | 斷電 / 停機后快速制動，防止重物溜滑 |
| 結構參數 | 整機重量 | 50kg-50000kg | 輕型≤500kg，重型可達 50 噸以上（含底座） |
| 安裝尺寸（長 × 寬 × 高） | 500×300×400mm-5000×3000×4000mm | 固定式尺寸較大，移動式更緊湊 |
| 鋼絲繩規格 | 直徑：6-60mm，強度級別：1550-1960MPa | 材質為鍍鋅鋼絲繩或不銹鋼絲繩，耐磨耐腐蝕 |
| 安全與環境參數 | 過載保護 | 超載 10%-20% 時報警，超載 25% 時停機 | 配備拉力傳感器或扭矩限制器 |
| 限位保護 | 上 / 下極限限位（機械 + 電子雙重保護） | 防止卷筒過卷導致鋼絲繩斷裂 |
| 防護等級 | IP44-IP65 | 戶外 / 多塵環境選 IP54 以上，潮濕環境選 IP65 |
| 工作溫度范圍 | -40℃-+60℃（標準型）；-50℃-+80℃（特殊型） | 高溫場景需配冷卻系統，低溫需用專用潤滑油 |
| 噪音水平 | ≤75dB（1m 距離測量） | 齒輪精度越高，噪音越低（精密傳動≤65dB） |
| 執行標準 | 產品標準 | GB/T 10055-2023《起重機械 安全規程》、GB/T 14405-2011《通用橋式起重機》 | 符合國家起重設備安全標準，部分型號適配 ISO 4301 |
1、售前服務
2、售中服務
3、售后服務
按合同貨客戶約定時間進行設備安裝、調試、維修 。
根據客戶需求，提供現場培訓。
接待處理客戶對產品質量、服務質量的投訴，快速到達現場解決問題。
建立設備用戶檔案，每臺設備的安裝、調試、維修記錄全部存檔，保存。保證每個客戶的每臺產品具有服務的可追塑性及向客戶對每臺設備保養提供技術支持。
不定期進行客戶回訪，采集客戶對產品及服務的意見和建議并及時改進。
各服務站由售后服務站統一調配，保證服務的及時性，有效性。
